顶枪点火杆

顶枪点火杆（又称RH顶枪点火杆），是冶金行业RH真空精炼炉炉顶专用点火装置，用于休风/检修时安全引燃炉顶煤气，防煤气中毒与爆炸。

一、核心结构

枪体：双层套管；

&ampampnbsp &ampampnbsp 内管：通煤气/燃气；外管：通氧气/助燃风；

枪头：烧嘴+半导体点火电嘴（发火端）；

传动与机架：气动执行器，实现自动进退（点火进、高温区退）；

防爆高能点火器：220V转高压，电容储能（约20J），产生高频电弧火花；

密封与冷却：炉顶密封组件+冷却风/水冷，耐高温、防漏气。

二、工作原理

1. 到位：气动装置将枪头送入炉顶点火位；

2. 供气：通入煤气与富氧空气，在烧嘴混合；

3. 点火：高能点火器放电，电嘴产生电弧引燃混合气；

4. 退枪：点火成功后枪体退回炉外，避免高温烧损。

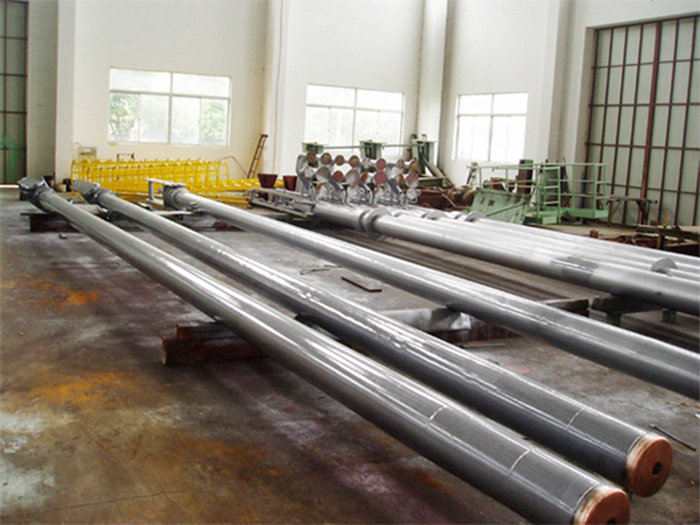

顶枪点火杆照片如下：

三、关键参数（典型）

推进器有效行程：400mm；

点火能量：20J；火花频率：10～15次/秒；

点火端头：310S耐高温合金，耐温达1300℃，抗积碳、抗烧蚀；

导电杆：304不锈钢，高强度、耐腐蚀；

内部绝缘：高频陶瓷绝缘，防高压漏电、击穿；

常规直径：Φ18mm；

连接螺纹：常用M18×1，长度按需定制。

四、主要特点

安全可靠：自动点火+退枪，替代人工投明火，风险低；

耐高温长寿：陶瓷电嘴抗结焦、自洁性强，寿命长；

防爆设计：密封严密，适配炉顶易燃易爆环境；

易维护：模块化结构，可在线检修、更换。
